Каталог Радиолампы EAT KT88 Diamond/6550 Hand Selected Set (8 pcs.)

EAT KT88 Diamond/6550 Hand Selected Set (8 pcs.)

По предварительному заказу
268,992 р.
сообщить о снижение цены Подробнее об оплате и доставке
Бренд
EAT
  • Описание
  • Характеристики

Комплект из 8-и вручную подобранных радиоламп, рассеиваемая мощность: 40 Вт, напряжение накала: 6,3 В, ток накала: 1,6 A, анодное напряжение: 800 В, габариты: 52 × 125 мм. Цена за комплект.

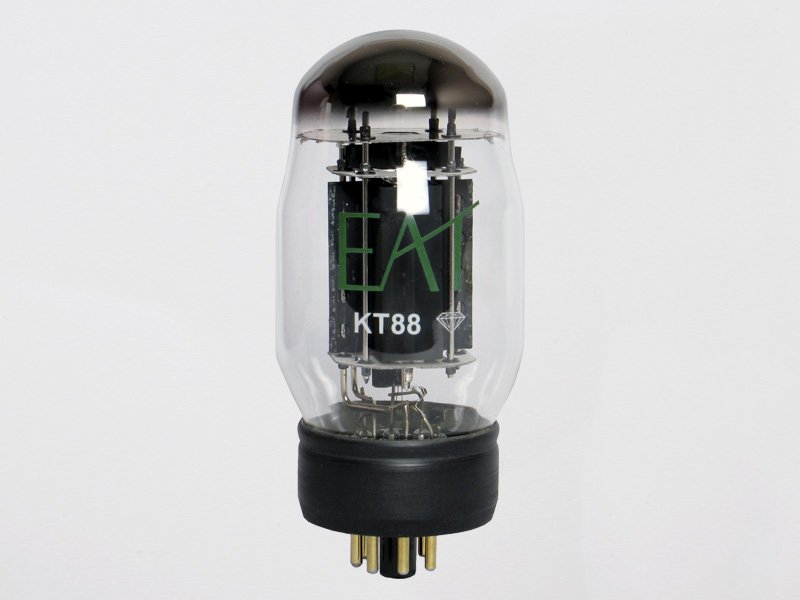

KT88 – лампа, выделяющаяся на фоне других электронных ламп. Лампа KT88 поставляется комплектом   из 8 штук, специально отобранными на заводе-производителе. В её конструкцию входят черные аноды, черное металлическое основание и золотые контактные элементы.

EAT KT88 имеет максимальное рассеивание мощности на аноде 35Вт и предназначается для использования в выходном каскаде усилителя.

Две лампы в классе AB1 дают до 100 Вт выходной мощности.

KT88 также можно использовать как лампу в стабилизированном блоке питания.

Назначение: Выходной лучевой тетрод для усиления мощности низкой частоты в аппаратуре широкого применения .

Общие данные: Катод - оксидный, косвенного накала.

Оформление стеклянное с применением октального 8 - штырькового цоколя.

Тип лампы KT 88

Охлаждение Воздушное

Напряжение накала 6.3 V

Ток накала 1.6 A

Диапазон частот 5 Гц - 100 кГц

Рассеивание мощности сетки (макс.) 6 W

Рассеивание мощности анода (макс.) 40W

Крутизна характеристики 12 mA/V

Максимальное анодное напряжение 800 V

Напряжение экранирующей сетки 600 V

Максимальные параметры

Pg2 6 W

Pa+g2 40 W

Ik 230mA

Tbulb 250°

Va, g2 600 V

-Vgl 200V

Pa 35 W

Предельно-допустимые эксплуатационные данные:

Напряжение накала (переменное или постоянное):

наибольшее 6,9 В

наименьшее 5,7 В

Наибольшее напряжение анода:

при тетродном включении 800 В (постоянное)

при триодном включении. : 440 В

Напряжение сетки 2 наибольшее постоянное:

при тетродном включении 600 В,

при триодном включении 440 В

Наибольшее напряжение сетки I постоянное:

отрицательное минус 300 В

положительное 0 В.

Наибольший ток катода :

при тетродном включении 230 мА

при триодном включении 192,5 мА.

Наибольшая мощность, рассеиваемая анодом :

при тетродном включении 42 Вт

при триодном включении 44 Вт

Напряжение накала (постоянное или переменное): 6,3 В

Ток накала: 1,7± 0,1 А

Напряжение анода (постоянное): 400 В

Напряжение сетки 2 (постоянное): 225 В

Напряжение сетки I (постоянное): минус 16,5 В

Запирающее напряжение сетки I при токе анода =1,0 мА: минус 35-60

Ток анода: 0-120 мА

Ток сетки 2: 4 ± 2 мА

Диапазон частот:  5 Гц - 100 кГц

Внутреннее сопротивление: 27 кОм

Крутизна характеристики: не менее 9,0 мА/В

Выходная мощность: не менее 14,0 Вт

при сопротивлении анодной нагрузки 3,0 кОм и амплитуде переменного напряжения на сетке I: 11,7 В

Обратный ток сетки I : не более 0,5 мкА

Коэффициент нелинейных искажений: не более 18 %

Долговечность: не менее 4000 часов

Mеждуэлектродные емкости:

входная: 16,5 - 18,5 пФ

выходная: 10,5 - 12,5 пФ.

Проходная: не более 0,88 пФ

Вес: 100 гр
