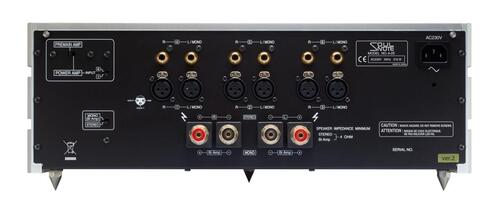

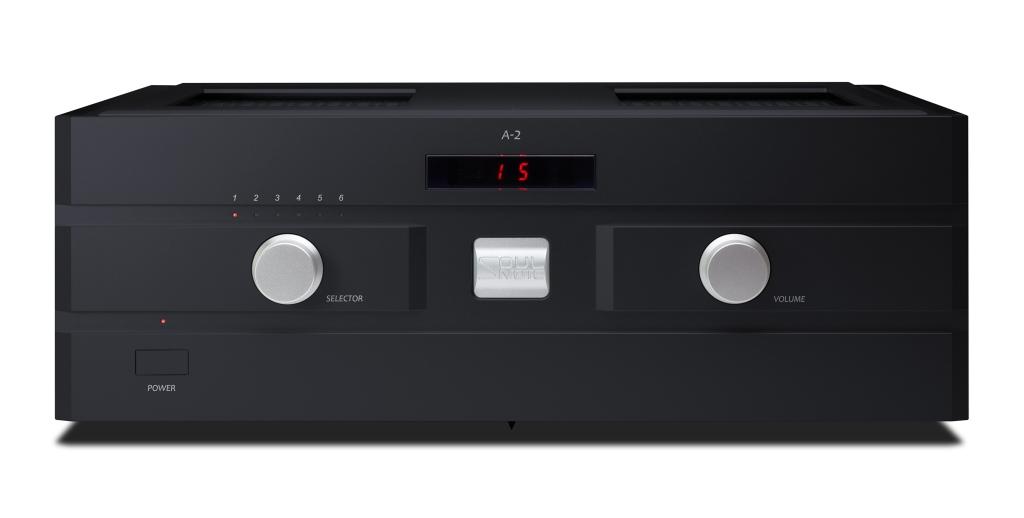

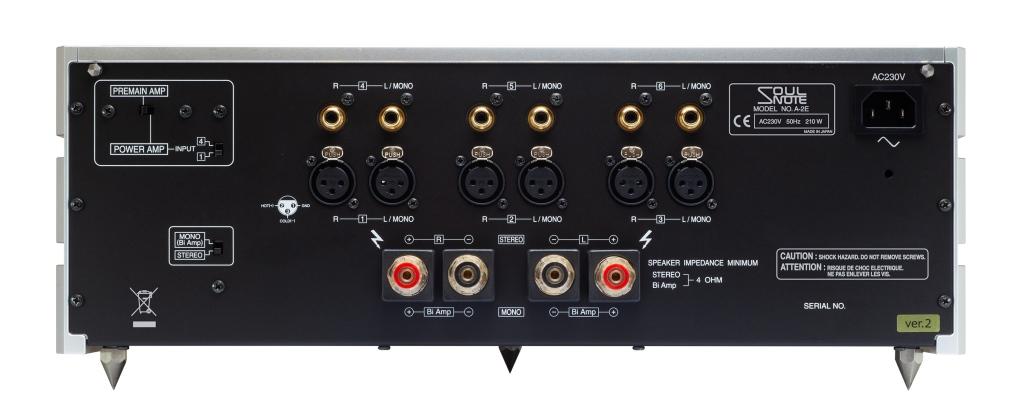

Soul Note A-2 ver.2 Black

Выходной каскад представляет собой параллельную двухтактную схему, в которой используются те же высокоскоростные транзисторы TO3P высокой мощности, что и в A-3. Транзисторы выходного каскада точно подобраны по коэффициенту усиления hfe, что устраняет искажения звука, являющиеся недостатком традиционных параллельных двухтактных схем. В драйверном каскаде также используются те же транзисторы TO3P, что и в выходном каскаде. Подача высокого тока на драйвер мгновенно компенсирует колебания hfe, вызванные изменениями тока в выходном каскаде, создавая мощную управляющую силу. Это самое большое отличие от оригинала и настоящий прорыв. Для полного управления выходными транзисторами используется 4-каскадная конфигурация Дарлингтона с использованием высокочастотных транзисторов, при этом ток в каждом каскаде тщательно оптимизирован. Это обеспечивает достаточную мощность для любого динамика. Схема усилителя напряжения была разработана специально для модели A-2 версии 2. Она значительно упрощена по сравнению с оригинальной конструкцией, а схема смещения также полностью переработана. Благодаря снижению выходного напряжения по сравнению с оригинальной версией, большой тороидальный силовой трансформатор без пропитки отдает приоритет мгновенному току при низком импедансе, а не максимальной выходной мощности при 8 Ом, что значительно усиливает ощущение мощности и контроля. Вместо поворотного регулятора громкости или электронной схемы регулировки громкости используется сбалансированная система аттенюатора, переключающая высокоточные резисторы через фирменные реле SOULNOTE. Это значительно улучшает четкость и создает насыщенную трехмерную звуковую картину. Кроме того, значительно улучшается качество звука на низких уровнях громкости, что исключает проблемы, связанные с ошибками отслеживания каналов. Траектория входного сигнала сведена к абсолютному минимуму за счет интеграции входных клемм, селектора входа, регулятора громкости и каскада усиления напряжения без обратной связи на одной многослойной плате. Такая конструкция исключает факторы, ухудшающие качество звука, такие как вибрация, индуктивность в соединительных кабелях и влияние излучаемого шума, без использования экранирования или фильтров, которые могут негативно влиять на звук. Эта идеальная конструкция стала возможной только благодаря балансному аттенюатору с релейным переключением. Силовой блок, включающий выходной каскад и основной источник питания, использует 70-микронную медную фольгу в качестве шины питания, что минимизирует токовые петли (выпрямительный конденсатор → выходной транзистор → клемма + динамика → клемма – динамика → выпрямительный конденсатор). Устранение индуктивности в этом токовом пути обеспечивает исключительно высокую частотную характеристику и стабильность. Не только сигнальные, но и силовые линии не имеют разъемов, кабели припаяны непосредственно к плате, что делает соединения полностью бесконтактными. Радиатор имеет дымоходную конструкцию, обеспечивающую высокую эффективность охлаждения при минимизации вибрации. Конструкция разработана с учетом первостепенной важности качества звука: верхняя крышка не закреплена, ножки расположены непосредственно под силовым трансформатором для устранения вибраций, а печатная плата не закреплена. В режиме усилителя мощности питание микрокомпьютера отключается, а селектор и регулятор громкости обходят блокировку, что дополнительно улучшает соотношение сигнал/шум. В этом режиме можно выбрать входы XLR и RCA.

Доступны следующие четыре режима:

• Стереоинтегрированный усилитель
• Двухканальный усилитель
• Моноинтегрированный усилитель
• Стереоусилитель мощности
• Двухканальный усилитель
• Моноусилитель мощности
