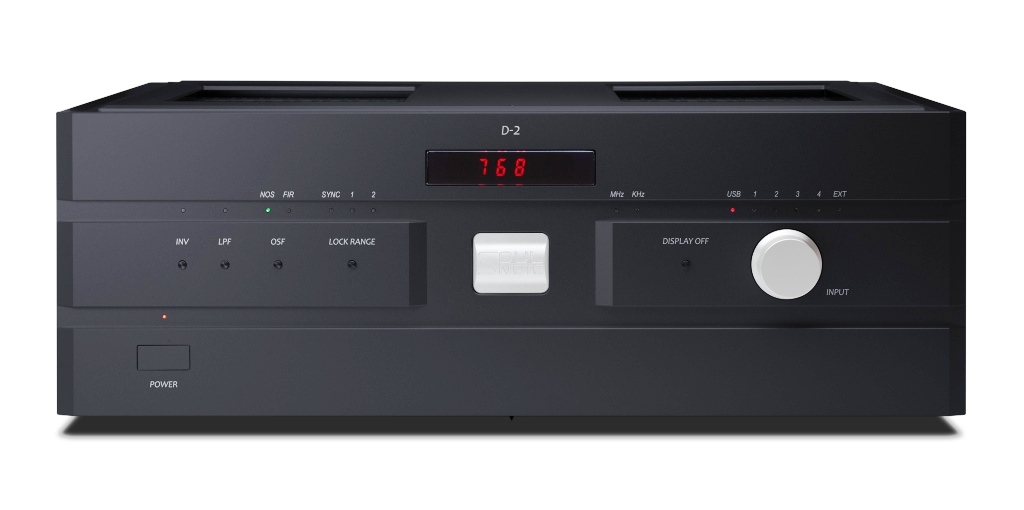

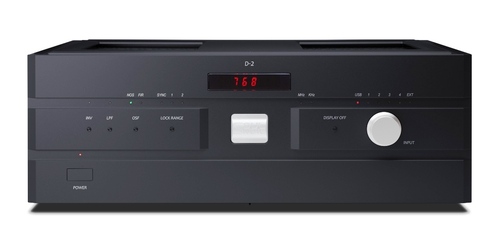

Soul Note D-2 ver.2 Black

Оснащенная массивной дискретной схемой усилителя без обратной связи, сравнимой с усилителем мощности, она включает в себя новейшую схему «New Type-R Circuit» — первоначально разработанную для флагманского фонокорректора SOULNOTE E-3 — специально усовершенствованную для цифро-аналогового преобразователя. Это обеспечивает двухканальную монофоническую конструкцию с отдельными источниками питания и компонентами для каждого канала. В качестве аудио DDS используется радиочастотный синтезатор PLLatinum™ LMX2594 от Texas Instruments. Он обладает лучшими в мире характеристиками: индекс производительности -236 дБн/Гц и джиттер 45 фс (фемтосекунд, где 1 фемто равен 1/1000 пико). Этот DDS со сверхнизким джиттером обеспечивает невероятно четкое и глубокое пространственное звучание не только при использовании высокоточного внешнего тактового генератора, но и при использовании встроенного TCXO. Внутренний тактовый генератор использует высокопроизводительный TCXO с превосходными характеристиками фазового шума (-121 дБ при смещении 10 Гц). Для предотвращения дрожания, вносимого микросхемами при переключении между внутренним и внешним тактовыми генераторами, используется механическое высокочастотное реле с механическими контактами. При использовании внешнего тактового генератора питание внутреннего отключается, чтобы предотвратить колебания и исключить взаимные помехи. Контроль внешнего тактового генератора осуществляется с помощью разъема SMA с улучшенными высокочастотными характеристиками и усиленной конструкцией. Это устраняет необходимость в переходнике, который ранее требовался при подключении генератора тактовых сигналов X-3. Использование X-3 значительно улучшает качество звука во всем частотном диапазоне. В каждом канале используются две микросхемы ES9038PRO, обеспечивающие мощный выходной ток 120 мА. Это позволяет осуществлять преобразование IV-сигнала с помощью одного низкоомного компонента. Исключаются искажения TIM, распространенная проблема в схемах IV-сигнала с обратной связью, что позволяет получить полностью не-NFB ЦАП. ES9038PRO использует синхронный режим для обеспечения максимально высокого качества звука. В дополнение к традиционному режиму передискретизации FIR, в D-2 версии 2 используется режим NOS (без передискретизации), представляющий собой версию без обратной связи, адаптированную для работы в цифровой области. При выборе этого режима пре-эхо и пост-эхо, наблюдаемые в импульсной характеристике передискретизации FIR, отсутствуют. Пре- и пост-эхо — это искусственный «звук», создаваемый вычислениями данных до и после интерполяции данных. Они делают формы сигналов, такие как синусоидальные волны, более плавными, но алгоритмы вычислений могут влиять на качество звука или неоднозначность и добавляться к временной оси. Этот сигнал может быть получен только в сочетании с дискретным усилителем без обратной связи, исключающим аналоговые фильтры. Поскольку музыкальные волновые формы представляют собой последовательность импульсных сигналов различной высоты, режим NOS устраняет любую неоднозначность в информации о временной оси, создавая более реалистичное и естественное качество звука и расширяя акустическую среду, соответствующую остроте человеческого слуха, чрезвычайно чувствительного к временной оси. В D-2 версии 2 используются силовые трансформаторы с восемью обмотками на вторичной стороне, обеспечивающие стабилизацию сигнала, аналогичную той, что используется в усилителях очень высокой мощности. Независимые выпрямительные цепи в каждом каскаде предотвращают помехи. Ненужные вибрации от силового трансформатора отводятся за пределы корпуса через шиповидную опору, расположенную непосредственно под трансформатором. В D-2 версии 2 используются 4 платы, обернутые медной фольгой толщиной 70 микрон, что устраняет шум за счет оптимизации компоновки печатной платы. Тщательно применяются меры подавления шума, не использующие фильтры, которые могут влиять на качество звука, такие как ферритовые фильтры и т. д., и каждый режим работы подавляет нежелательное излучение.

* Режим NOS нельзя использовать с DSD.
