Esoteric Grandioso D1X Silver

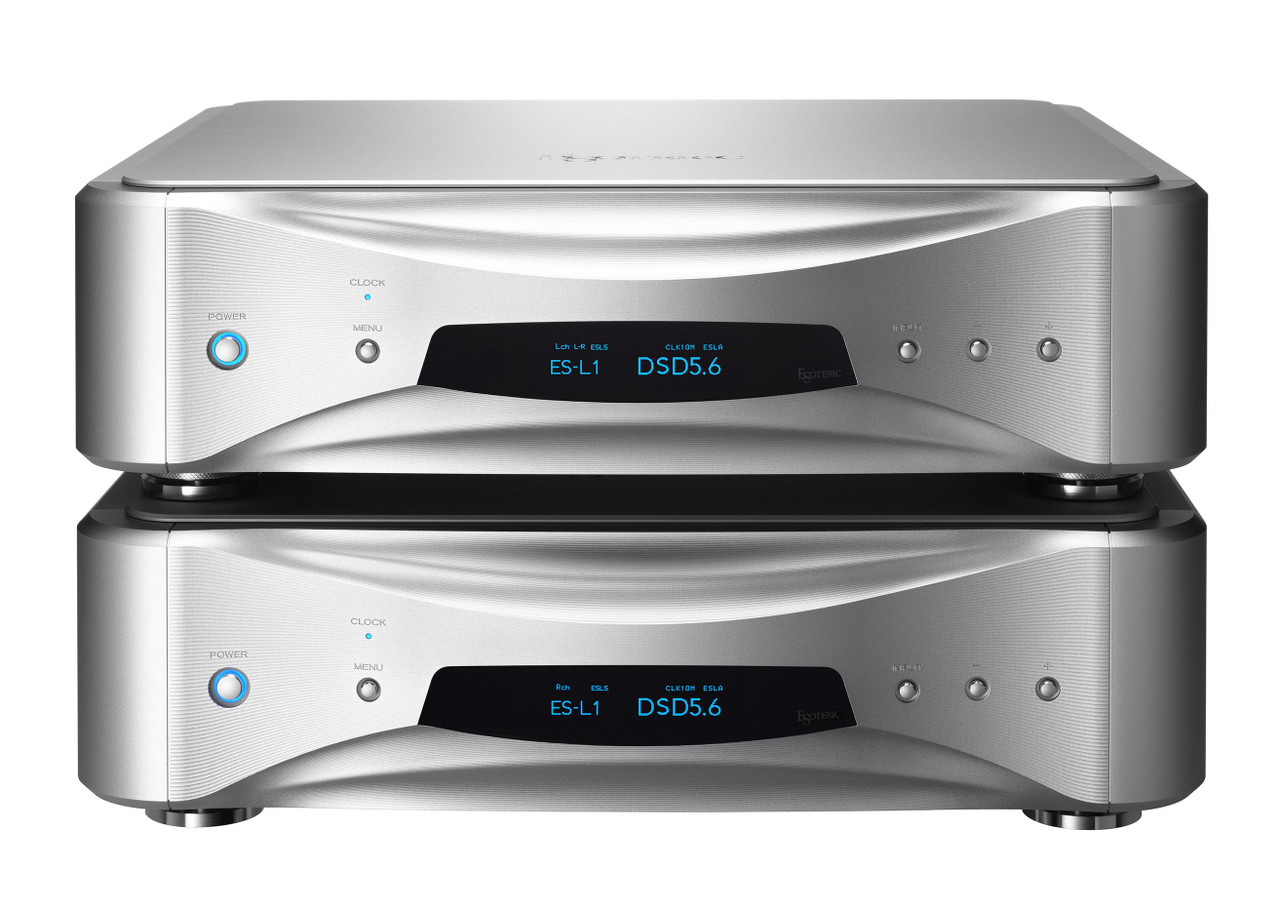

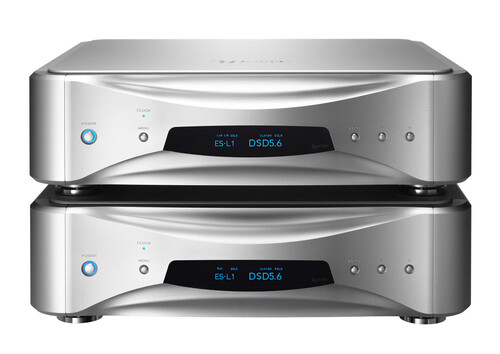

Esoteric Grandioso D1X - это современный моноблочный цифро-аналоговый преобразователь производства японской компании Esoteric, часть новой флагманской системы Esoteric для воспроизведения Super Audio CD дисков, возглавляющей семейство "Grandioso". В данной модели впервые в компании реализована технология 64-битной обработки сигнала Master Sound Discret. ЦАП поддерживает обработку сигналов с частотой дискретизации до 768 кГц PCM и DSD до 22,5 МГц. Конструкция ЦАП-а оснащена фирменным цифровым интерфейсом ES-LINK 5, поддерживающим передачу PCM в разрешении 48-бит/768 кГц. Кроме того, доступны коаксиальные и оптические разъемы, а также коммутационные интерфейсы RCA и XLR. D1X также включает в себя USB-интерфейс поддерживающий передачу форматов DSD частотой дискретизации 22,5 МГц, PCM 768 кГц / 32-бит и асинхронную передачу. Построенный на четырех независимых тороидальных трансформаторах блок питания содержит конденсаторы, произведенные по фирменной технологии EDLC (Electric Double-Layer Capacitor).
64-битное разрешение и впечатляющая производительность. Однако истинная сущность D1X не может обсуждаться только в терминах его спецификаций. Основной целью при разработке дискретного ЦАП Master Sound было добиться точного, полномасштабного воспроизведения всей вибрации и энергии музыки. Музыка наполнена всей страстью, которую исполнитель привносит в отрывок, мгновенной и взрывной энергией. Мы задавались вопросом, Можно ли использовать более качественные детали, чем интегральные микросхемы, а также более роскошные материалы, чтобы создать мощный ЦАП, который мог бы выдавать превосходный аналоговый сигнал. Эта идея привела нас к дискретному ЦАП. Лучшая инженерная команда Esoteric кропотливо вложила всю свою гордость в реализацию этого полного, полнотелого звука.

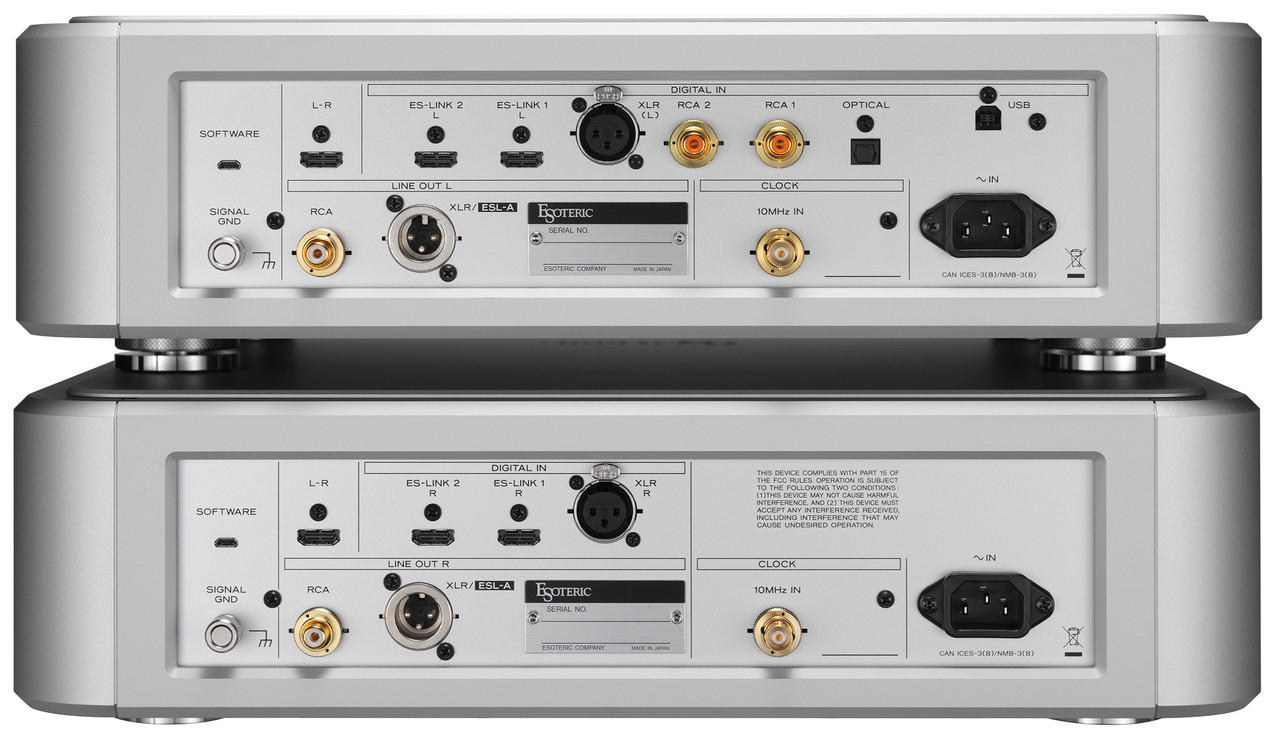

Кроме воспроизведения сигналов с исходной частотой дискретизации, D1X может повышать ее в 2×, 4×, 8× и 16 раз для PCM формата, а также осуществлять преобразование форматов PCM и DSD с использованием фирменного алгоритма, позволяющего получить поток 22.5 MГц DSD из PCM сигналов. Коаксиальный и оптический входы D1X поддерживают PCM сигналы с разрешением до 24-бит/192кГц и 2.8MГц DSD (DoP). Два XLR входа поддерживают 48-бит/192кГц (ES-LINK3), 24-бит/384кГц (Dual AES 8Fs) и 5.6MГц DSD (DoP и Dual XLR mode). D1X онащен также USB входом, который поддерживает асинхронную передачу и воспроизведение в исходном формате 2.8/5.6/11.2/22.5 MГц DSD и 768кГц/32-бит PCM. Используя собственный драйвер Esoteric для PC в сочетании с фирменным бесплатным программным плеером HR Audio Player, D1X обеспечивает воспроизведение файлов высокого разрешения даже студийного мастер-качества. Фазу выходного сигнала можно бесконтактно инвертировать в цифровой области, так что владелец может выбрать Hot 2 или Hot 3 на XLR выходах без какого-либо ущерба для качества аудио сигнала.
Помимо стандартных аналоговых интерфейсов XLR и RCA, также доступен фирменный аналоговый интерфейс Esoteric "ES-Link Analog", который встроен в схему выхода XLR. Это позволяет использовать преимущества сильноточного привода буферной цепи HCLD, делая ее менее восприимчивой к воздействию импеданса сигнального тракта и позволяя передавать аудиосигнал с улучшенной прозрачностью и динамикой. Максимальный потенциал этой системы достигается при ее использовании с совместимым оборудованием, таким как интегральные усилители серии F (дополнительная входная плата OP-ESLA1).
HCLD выходной буферный усилитель может похвастаться удивительной высокой скоростью нарастания (скорость отклика) 2000 В/мкс. Передача тока и скорость - самые важные факторы в конструкции любой схемы аналогового выхода, были доведены до предела, чтобы воспроизвести реальность музыки с динамическим диапазоном, который действительно захватывает дух.
Входной сигнал поступает сначала на специальный буферный усилитель, а далее начинается балансная схема каждого из каскадов. Благодаря устранению синфазных помех и понижению импеданса схем, на схемы усиления по кратчайшему пути поступает чистый и свободный от помех сигнал, обеспечивая исключительно высокое соотношение сигнал/шум. Рядом с выходным буфером расположен банк супер-конденсаторов EDLC (Electric Double-Layer Capacitor), первоначально разработанный для топовой модели Grandioso C1. При компактных размерах он обладает экстраординарной емкостью - 100,000 мкФ для каждого из каналов и обеспечивает высокую мгновенную мощность для стабильного воспроизведения басов.
Схема часов лежит в основе любого высококачественного цифрового плеера. Как P1X, так и D1X оснащены недавно разработанными часами Grandioso Custom VCXO* II, которые включают в себя большой кусок кристалла, обладающий чрезвычайно низкими характеристиками фазового шума и превосходной точностью центрирования (±0,5 ppm), что делает его чрезвычайно подходящим для таких высококлассных моделей. Кроме того, улучшения, внесенные во внутренние компоненты и схемы этого пользовательского компонента VCXO, привели к дальнейшему улучшению качества звука.
Как P1X, так и D1X могут быть подключены к главному тактовому генератору Grandioso G1 (продается отдельно) для дальнейшего улучшения качества звука с помощью воспроизведения, синхронизированного с атомными часами 10 МГц.
Master Sound Discrete DAC – это полностью оригинальная конструкция - значительно улучшенный 64-битовый ЦАП, эволюционировавший из обычного 36-битового ЦАП, и поддерживающий новейшие технологии, включая 512Fs (22.5MHz) DSD и 768kHz PCM обработку, а также декодирование MQA. Все данные обрабатываются с помощью собственного алгоритма компании Esoteric, реализованного на базе FPGA (программируемой вентильной матрицы), а дискретная схемотехника не использует универсальные микросхемы ЦАП, чтобы воплотить новую концепцию Esoteric вплоть до мельчайших деталей.Насколько близко цифра может подойти к аналогу? Благодаря ЦАП Master Sound Discrete DAC на дискретных элементах от Esoteric, этот вопрос становится делом прошлого. 64-разрядное разрешение Master Sound Discrete DAC является самым высоким в истории Esoteric, уменьшая ошибку цифрового округления до абсолютного минимума, чтобы обеспечить точное воспроизведение тончайших текстур звука.
Master Sound Discrete DAC с легкостью поддерживает множество аудио форматов и может обеспечить воспроизведение в исходном виде DSD мастер-файлов с самым высоким разрешением. Их впечатляющее воспроизведение – это одно из многих его выдающихся достоинств.
Основной целью разработчиков было предельно верное воспроизведение всей живости и мощи музыки, с такими эмоциями, которые не может обеспечить никакой чипсет (готовые микросхемы). Они задавались вопросом, возможно ли использовать более качественные детали, чем интегрированные микросхемы, а также более дорогие материалы, чтобы создать более мощный ЦАП, который мог бы предоставить на выходе превосходный аналоговый сигнал. Эта идея привела их к концепции ЦАП на дискретных элементах. Лучшая инженерная команда Esoteric кропотливо вложила свои таланты в реализацию этого совершенного, полнокровного звука.

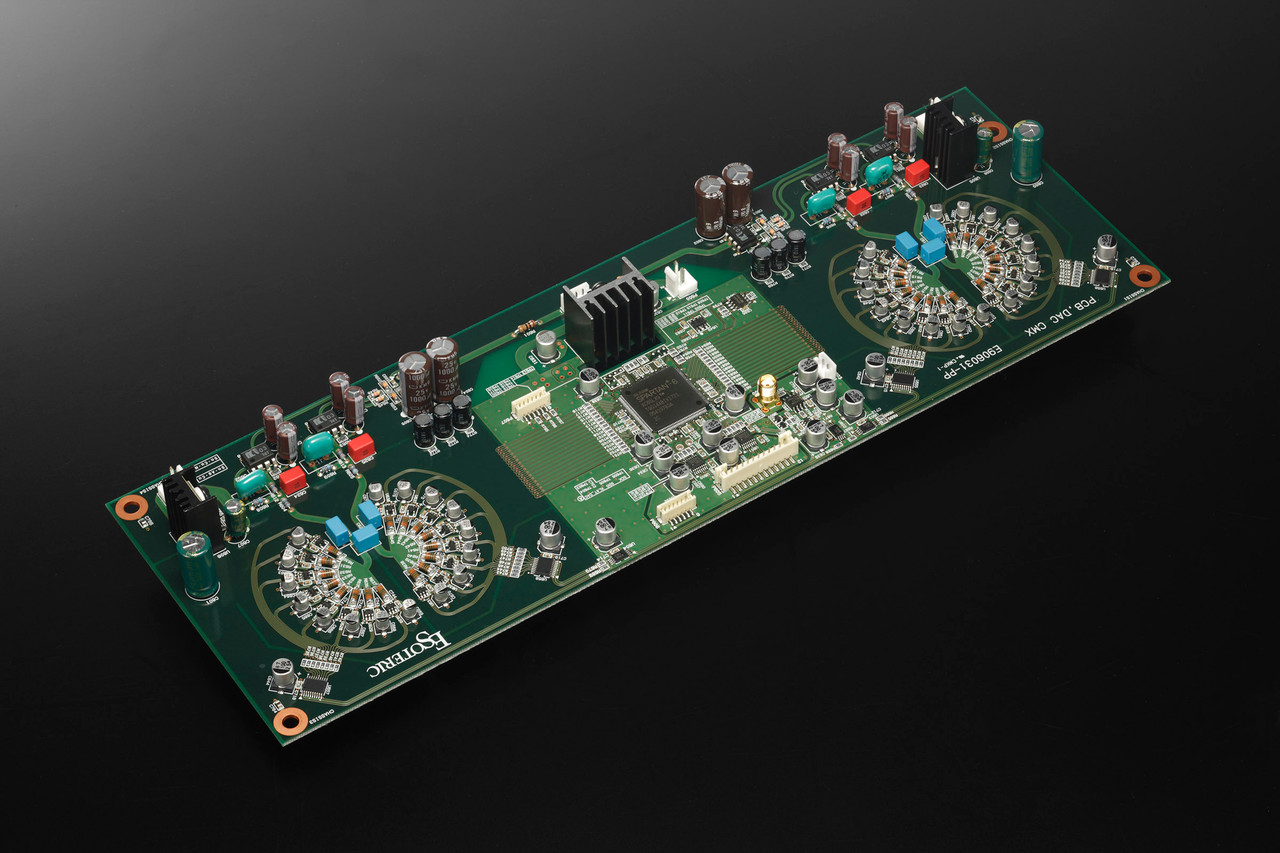

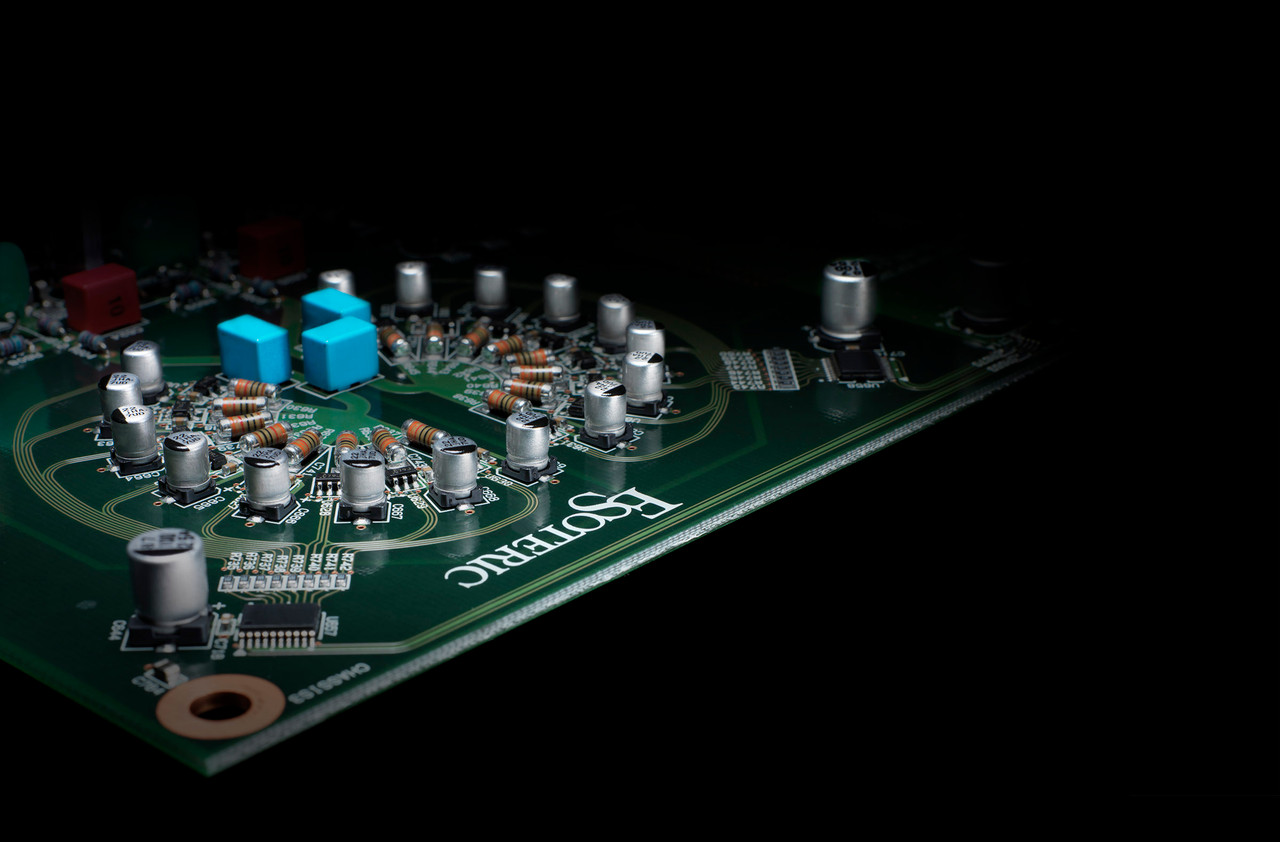

Имея по четыре схемы ЦАП на канал, всего 8 элементов расположены в виде полукруга на плате - для равноудаленной передачи сигнала внутри каждого ЦАП. В общей сложности 32 элемента схемы расположены в составе двух кругов, которые представляют собой совершенную структуру со всеми составляющими компонентами, включая резисторы, логические микросхемы и источники питания, отдельные для всех 32 схем. Поскольку каждый из этих 32 контуров использует независимую схему питания, полный всплеск энергии музыки может быть выдан в самом чистом виде. Кроме того, за счет использования прецизионных резисторов, таких как в измерительных приборах, ЦАП может выполнять высокоскоростную цифровую арифметическую обработку с большей точностью.
В ЦАП на дискретных элементах погрешности номиналов пассивных элементов прямо влияют на точность вычислений, поэтому при производстве плат необходимы передовые методы контроля качества. Собственная фабрика компании Esoteric может похвастаться некоторыми из ведущих мировых технологий монтажа плат, таких как пайка, выполняемая в бескислородной печи, которая расположена в чистом помещении с таким же уровнем чистоты, как и в операционной палате больницы. Технологии, культивируемые в производстве электронных плат для аудио, медицинской, аэрокосмической и оборонной промышленности, поддерживают высокое качество производства Master Sound Discrete DAC.

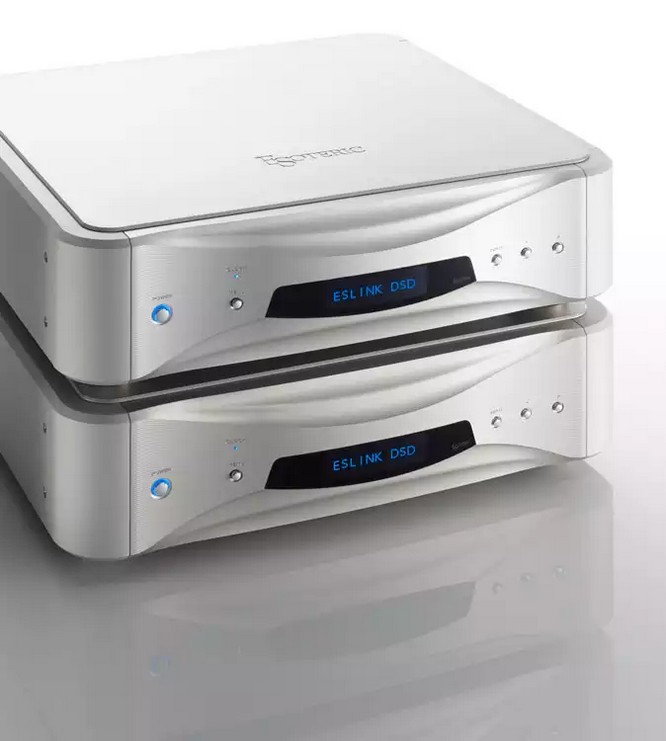

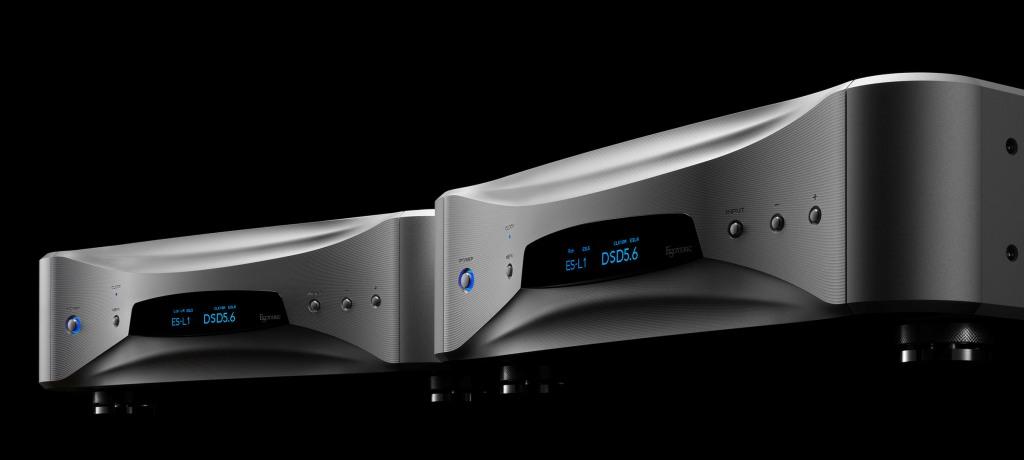

На основе своих взглядов на достижение самых высоких уровней качества при цифро-аналоговом преобразовании, Esoteric еще в 2004 году создала первый в мире моноблочный D/A конвертер - D-01. Сегодня в этой линейке флагманских ЦАП появляется Grandioso D1X. Усовершенствованный и щедро наполненный новейшими технологиями, D1X позволяет в полной мере наслаждаться превосходным разделением каналов в двойной монофонической конфигурации, в сочетании с поистине стереофоническим звуком.
Фундаментальный элемент качества звука - усилитель выходного буфера Esoteric-HCLD (High Current Line Driver) установлен на отдельной плате от D/A преобразователя, и его схема была модернизирована, чтобы удвоить параметры предыдущей модели. Как показатель его скорости реакции, основные компоненты буферного усилителя могут похвастаться невероятно высокой скоростью нарастания - до 2000 В/мкс. Этот буферный усилитель имеет также четыре параллельных схемы для вывода сигналов на RCA разъемы, а также экстравагантную конфигурацию из двух схем - для балансного выхода на XLR. Это позволяет D1X приблизиться к самым пределам мощной токовой передачи и скорости, которые являются наиболее важными элементами аналоговой выходной схемы, и помочь воспроизвести полную реальность музыки с захватывающим динамическим диапазоном и ясностью.
В дополнение к линейным выходам на XLR и RCA для усилителя, D1X также оснащен системой передачи ES-LINK Esoteric собственной разработки. Передача сигнала в токовом режиме менее чувствительна к воздействию импеданса линии, что обеспечивает более мощную передачу сигнала. При подключении к поддерживающим ее устройствам ES-LINK Analog предлагает идеальную систему передачи аудио для максимизации потенциала системы.

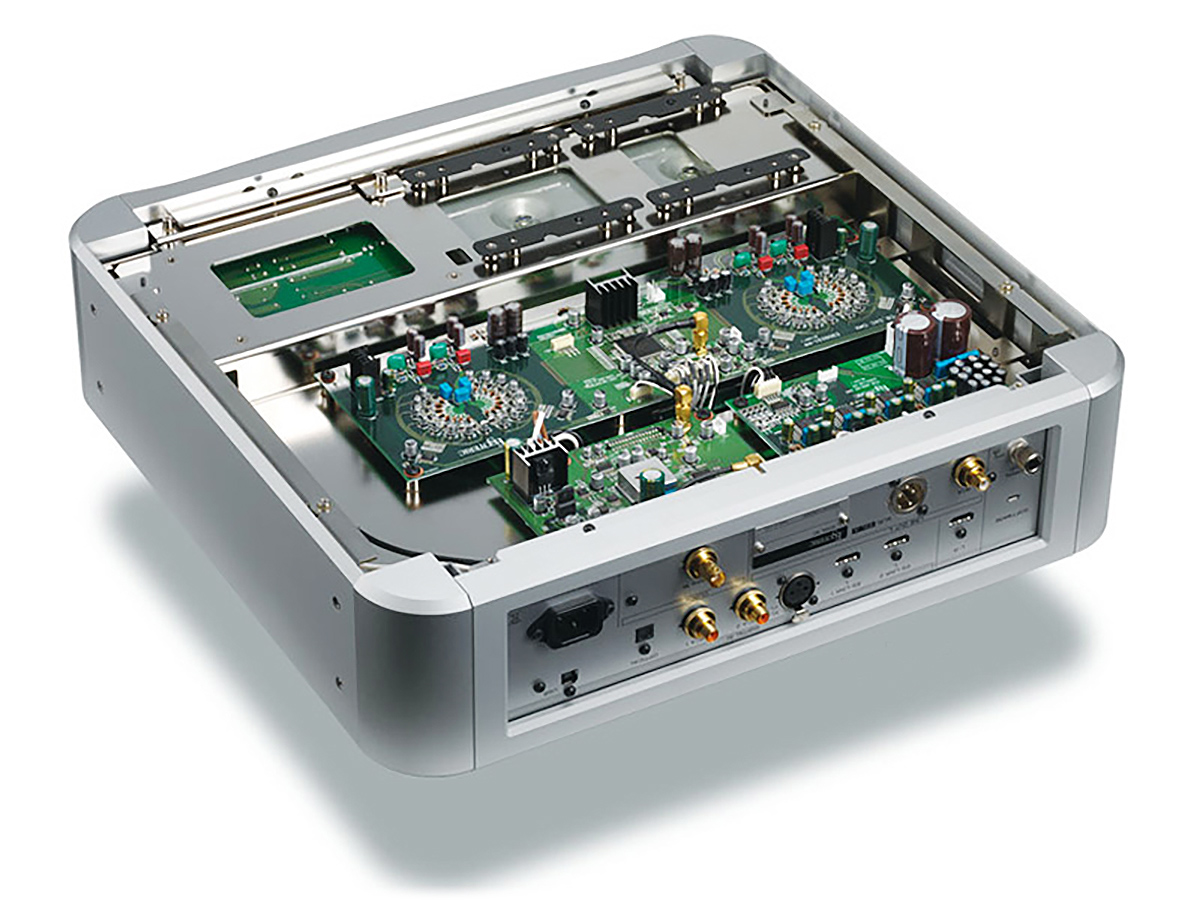

Все аналоговые схемы электрически изолированы от цифровых схем, при этом для цифровых и аналоговых схем используются отдельные источники питания. Каждый канал оснащен двумя большими и мощными тороидальными силовыми трансформаторами, которые обеспечивают постоянную подачу чистой энергии на каждый соответствующий блок схемы.
D1X может конвертировать PCM сигнал с повышением тактовой частоты в 2, 4, 8 или 16 раз (макс.768 кГц). Он может также преобразовать PCM в DSD (вплоть до 22.5 МГц), при этом цифровой фильтр DSD можно включить ON или отключить OFF.
MQA - это удостоенная наград технология кодирования, которая обеспечивает высокое качество звука в файле, который достаточно мал для потоковой передачи или загрузки. Используя новаторские научные исследования того, как люди слышат, MQA кодирует и аутентифицирует звук оригинального студийного исполнения. Посетите сайт mqa.co.uk для получения дополнительной информации. * По состоянию на февраль 2019 года в настоящее время проходит сертификация MQA. Поддержка будет добавлена через обновление программного обеспечения, как только сертификация будет завершена.
Схема синхронизации лежит в основе любого цифрового проигрывателя высокого класса. Как P1X, так и D1X оснащены недавно разработанным тактовым генератором Grandioso Custom VCXO * II, созданным на базе крупного кварцевого кристалла, который имеет чрезвычайно низкие характеристики фазового шума и отличную точность (±0.5 ppm), что делает его чрезвычайно подходящим для таких моделей высокого класса. Кроме того, изменения, внесенные во внутренние компоненты и схемы этого компонента VCXO, привели к дальнейшему улучшению качества звука.
Как P1X, так и D1X могут быть подключены к внешнему тактовому генератору Grandioso G1 Master Clock (продается отдельно) для дальнейшего улучшения качества звука посредством воспроизведения, синхронизированного с атомными часами 10 МГц.

Основные особенности модели Esoteric Grandioso D1X:

• Master Sound Discrete DAC - ЦАП на дискретных элементах
• Высокое разрешение 64-бит
• Поддержка DSD 22.5 мГц и 768 кГц PCM
• Роскошные материалы и мощный токовый выход
• Расширенные возможности преобразования
• Высококачественный интерфейс ES-Link Analog
• Уникальная выходная буферная схема HCLD с улучшенной передачей тока
• Полностью балансная схема каждого каскада усиления
• Кастомизированные часы для прецизионной синхронизации
• Передовые методы контроля качества
• Монобочный цифро-аналоговый конвертор
• Обновленный нтерфейс ES-Link 5 Analog для токовой передачи аудио сигналов наивысшего качества
• Декодирование MQA (Master Quality Authenticated) *
• Кастомные тактовый генератор Grandioso Custom VCXO II
• 4 независимых трансформатора
