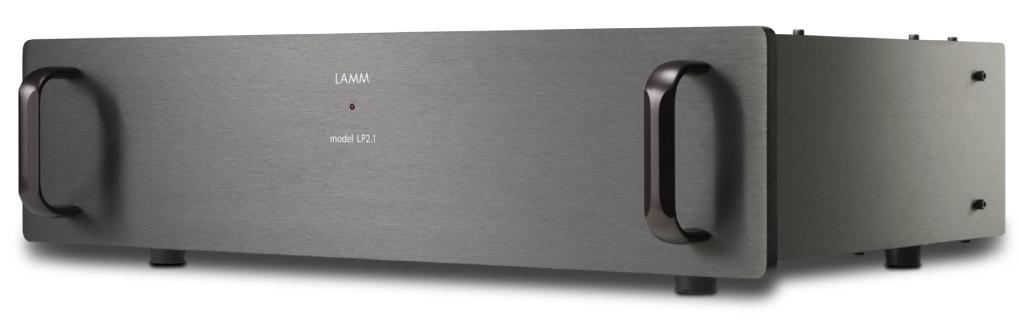

LAMM LP2.1
Ламповый фонокорректор, собранный по принципу двойного моно. Коррекция RIAA – пассивная, на высококачественных элементах с минимальными допусками. Общая отрицательная обратная связь отсутствует. Усилительные каскады выполнены на уникальных лампах 417A/5842 производства Western Electric, обладающие высокой крутизной характеристики. Для подключения головок MMи MCпредусмотрены раздельные входы с переключением. В блоке питания – двухполупериодный выпрямитель на кенотронах и дроссельный фильтр пульсаций (два дросселя). Накалы ламп питаются от аналоговых стабилизаторов. Выходные каскады работают со значительными токами покоя, что обеспечивает низкий выходной импеданс и способность работать на любую нагрузку. Эффективная схема защиты и задержки включения обеспечивает надежную работу фонокорректора и отсутствие неисправностей в случае внезапного отключения сетевого питания. В схеме использованы качественные компоненты: металлопленочные резисторы Dale, проволочные PRC с точностью 1%, пленочные конденсаторы Electrocube, Elconи Roederstein, импульсные электролитические конденсаторы Cornell Dubiler и Chemicon, дроссели Hammond и т.д. Сетевой трансформатор оптимизирован по минимуму создаваемых им помех и механических вибраций. Высокочастотные сетевые помехи блокируются с помощью эффективного встроенного сетевого фильтра. Аппарат выпускается в двух версиях: стандартной и Deluxe. Обе версии используют одни и те же шасси, печатные платы и компоненты. В блоке питания версии Deluxe запасается примерно вдвое больше энергии благодаря дополнительным двум электролитическим конденсаторам после дросселя фильтра пульсаций. Кроме этого, пленочные конденсаторы в критичных местах схемы шунтированы фольговыми конденсаторами высшего качества с диэлектриком из полистирола. Массивная вибропоглощающая панель защищает схему от механических воздействий, могущих вызывать микрофонный эффект.
| Производитель | LAMM |
| Тип | Фонокорректор |
|
Номинальное вых. напряжение:
|
0,125 В RMS (ММ) |
| (1 кГц) | 0,125 В RMS (МС) |
| Усиление: | 75,5 ± 2% / 37,65 ± 0,2 дБ (ММ) |
| 750 ± 2% / 57,5 ± 0,2 дБ (МС) | |
| Точность RIAA: | Лучше +0,0 дБ /-0,5 дБ |
| (20 Гц – 20 кГц) | |
| Абсолютная фаза: | Не инвертируется |
| Перегрузочная способность: | 250 мВ RMS (ММ) |
| (1 кГц) | 25 мВ RMS (МC) |
| Диапазон частот: | 20 Гц – 20 кГц (- 0,2 дБ) |
| (1 – 60 В RMS, нагрузка 91 кОм) | 5 Гц – 140 Гц ( -3 дБ) |
| Скорость нарастания вых. сигнала: | 30 В/мкс |
| (10 кГц, меандр с размахом 36 В) | |
| Время установления вых. сигнала: | 1 мкс |
| (10 кГц, меандр с размахом 36 В) | |
| Отношение сигнал-шум: | > 88 дБ (закороченный вход ММ) |
| (1 В RMS) | > 84 дБ (ММ) |
| > 87 дБ (закороченный вход МС) | |
| >83 дБ (МС) | |
| Общие нелинейные искажения: | < 0,1% @ 0,25 В RMS (ММ) |
| (20 Гц – 20 кГц) | < 1% @ 10 В RMS (ММ) |
| < 0,1% @ 0,25 В RMS (МС) | |
| < 1% @ 10 В RMS (МС) | |
| Интермодуляционные искажения: | < 0,1% @ 0,25 В RMS (ММ) |
| < 1% @ 10 В RMS (ММ) | |
| < 0,1% @ 0,25 В RMS (МС) | |
| < 1% @ 10 В RMS (МС) | |

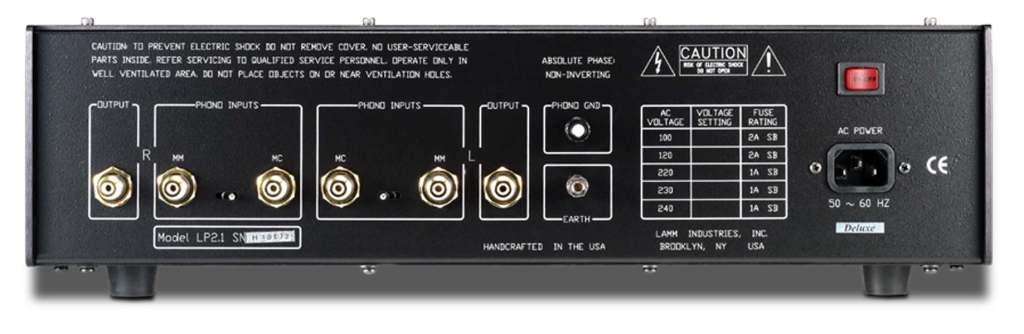

| Входы: | 1 x стерео MM RCA |
| 1 х стерео MC RCA | |
| Входн. чувствительность: | 1,66 мВ RMS ± 2% (MM) |
| (0,125 В RMS/ 1 кГц) | 0,167 мВ RMS ± 2% (MC) |
| Входной импеданс: | 47 кОм (ММ) |
| (1 кГц) | 400 Ом (МС) |
| Выходы: | небалансные RCA |
| Выходной импеданс: | 3,5 кОм |
| Напряжение питания: | 100 – 240 В (переем.), 50/60 Гц |
| Потребление от сети: | 70 Вт |
| Размеры (ш х г х в), мм: | 483 х 388 х 115 |
| Вес, кг: | 10 |
