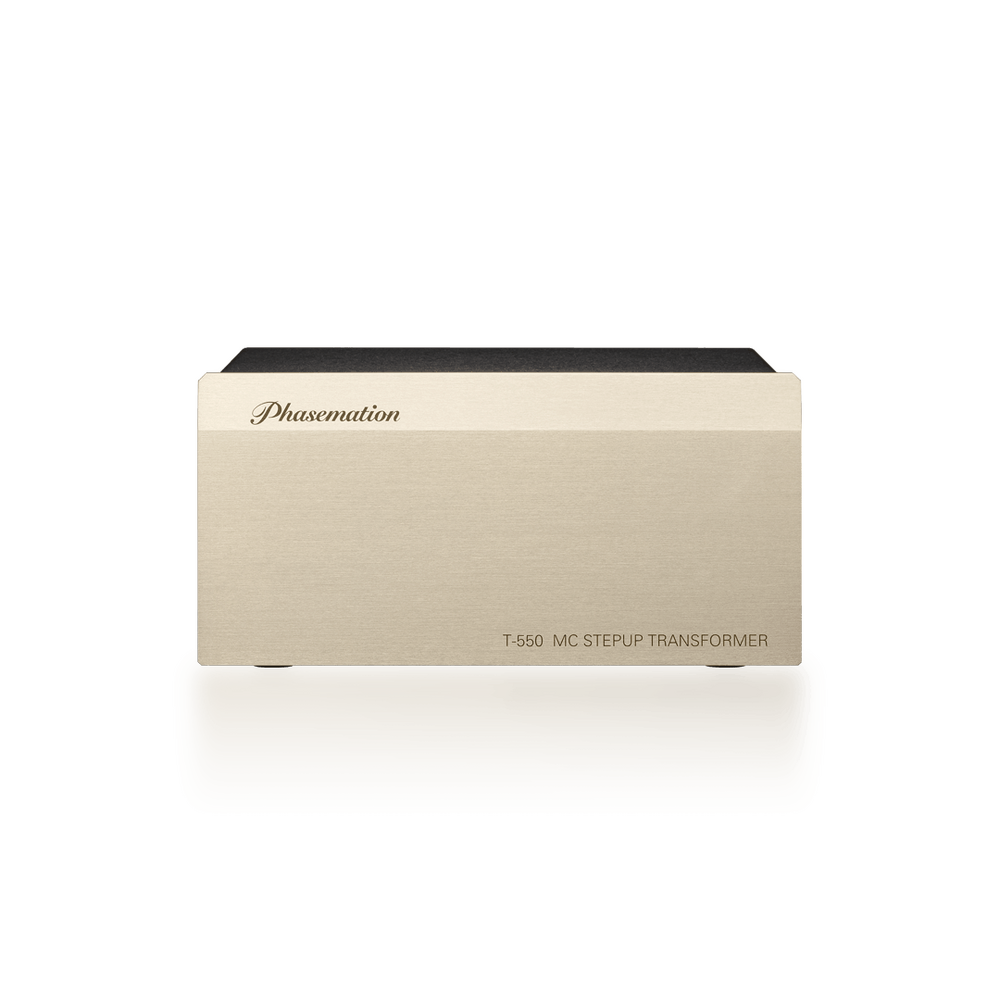

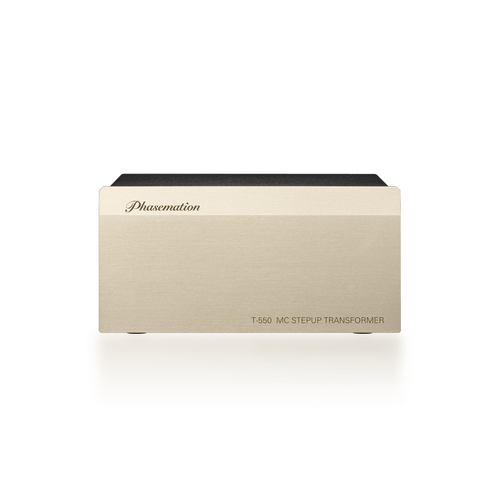

Phasemation T-550

Повышающий трансформатор моноблочной структуры для головок МС типа. Мы занимаемся такими концепциями, как технология управления магнитным потоком и монтажная структура трансформатора, которая была разработана в T-1000, выпущенном в 2019 году и завоевавшем множество наград. Мы использовали наклонную алюминиевую панель толщиной 10 мм, которая использовалась в моделях нового поколения, таких как EA-350, и была разработана в том же соответствии. Мы выпустим повышающий трансформатор MC, T 550, который обеспечивает пространственное выражение с обилием информации. Это было сложно в обычных продуктах.

• Принятие прочной конструкции шасси, которая следует дизайну T-1000
• Передняя панель представляет собой жесткую коробчатую конструкцию с наклонной алюминиевой панелью толщиной 10 мм, шасси медной платы толщиной 1,2 мм и медной крышкой толщиной 1,6 мм. Для сборки используются немагнитные винты из нержавеющей стали, чтобы обеспечить жесткость и уменьшить магнитные искажения.

• Кроме того, сам трансформатор плавает на основном блоке с помощью высокоамортизирующего резинового материала и предотвращает передачу внешних вибраций.

• Также с точки зрения электричества, размещение магнитного экранирующего материала рядом с трансформатором может привести к снижению внешних индукционных помех и магнитных искажений. v

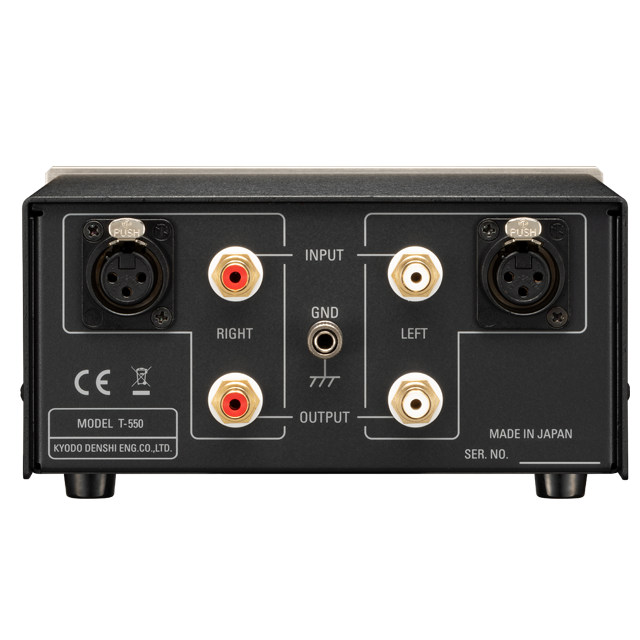

• Входная часть, поддерживающая сбалансированную передачу Phono
• При генерации мощности через катушку картриджа по сути выполняется сбалансированная операция. Передача этого сигнала с помощью несбалансированного соединения приводит не только к потере ценности сбалансированного типа, но и к тому, что качество звука напрямую зависит от внешних шумов.

The basis of wiring connections by using a balanced phono cable due to a 2-core shield wire is shown in Fig.1. The signal is transmitted from the cartridge coil to the transformer coil through the pushpull balancing circuit and the shield-earth covers it and therefore, the effects caused by external noises can be blocked.

In addition, a full balanced connection (No.2 pin hot) is structured on the cartridge side because the center of the input part of the transformer is connected to the signal GND of the output part.
